【鋰電世界】 三元材料比表面積測試中，樣品的預處理一般是指樣品中水分和表面雜質的脫除，通常采用的方法是120 0C高溫加熱，同時用高純氮氣對材料表面進行吹掃（真空狀態(tài)下最佳）。

    具體的處理措施因所選儀器廠家設備而異，不同比表面儀廠家會配置不同的樣品處理裝置。表1是對三元材料中間產品前驅體比表面積測試時有無進行高溫脫氣處理測試結果的對比，其中所用三元材料前驅體樣品的初始水分含量為0.374%，該測試為同一人員在同一臺儀器操作（儀器可同時進行三個樣品測試），保證稱樣量大于樣品管球形體積的2/3，但不超出球形管。樣品預處理方式為：在比表面積脫氣站上對樣品進行高溫加熱(120℃)2h，加熱造程中同時對樣品進行高純氮氣表面吹掃，直至樣品加熱后冷卻下來停止氮氣吹掃，然后稱量測試。

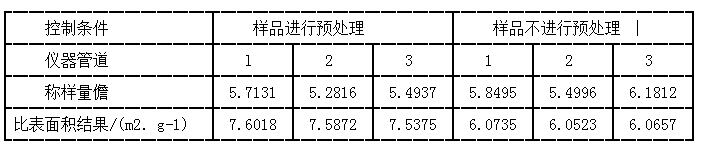

樣品有無預處理對比三元材料表面積測試結果的影響

    由表1中測誡結果可知，在對三元材料比表面積進行測試時，水分以及混雜在材料中其他氣體的存在，會導致材料比表面積測試結果偏低。原因是材料中水分及其他氣體的存在會占據一定的空隙，測試中會使吸附量減少，從而導致測試結果偏低。另外，當水分含量太高時，會使測試過程中真空度達不到要求，最終導致測不出結果或測試結果異常。可見，測試前對樣品進行預處理是很有必要的，尤其是在不清楚所測樣品具體情況的前提下。
