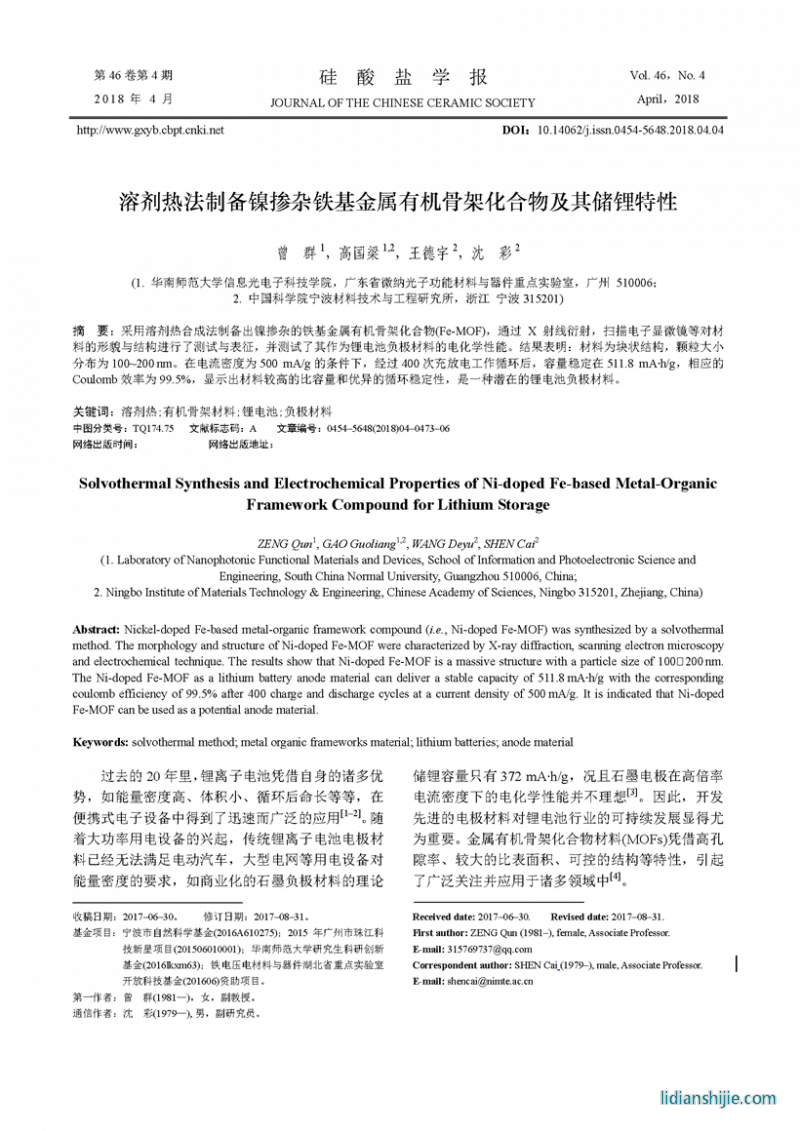

溶劑熱法制備鎳摻雜鐵基金屬有機(jī)骨架化合物及其儲(chǔ)鋰特性

2018-07-25 鋰電世界0

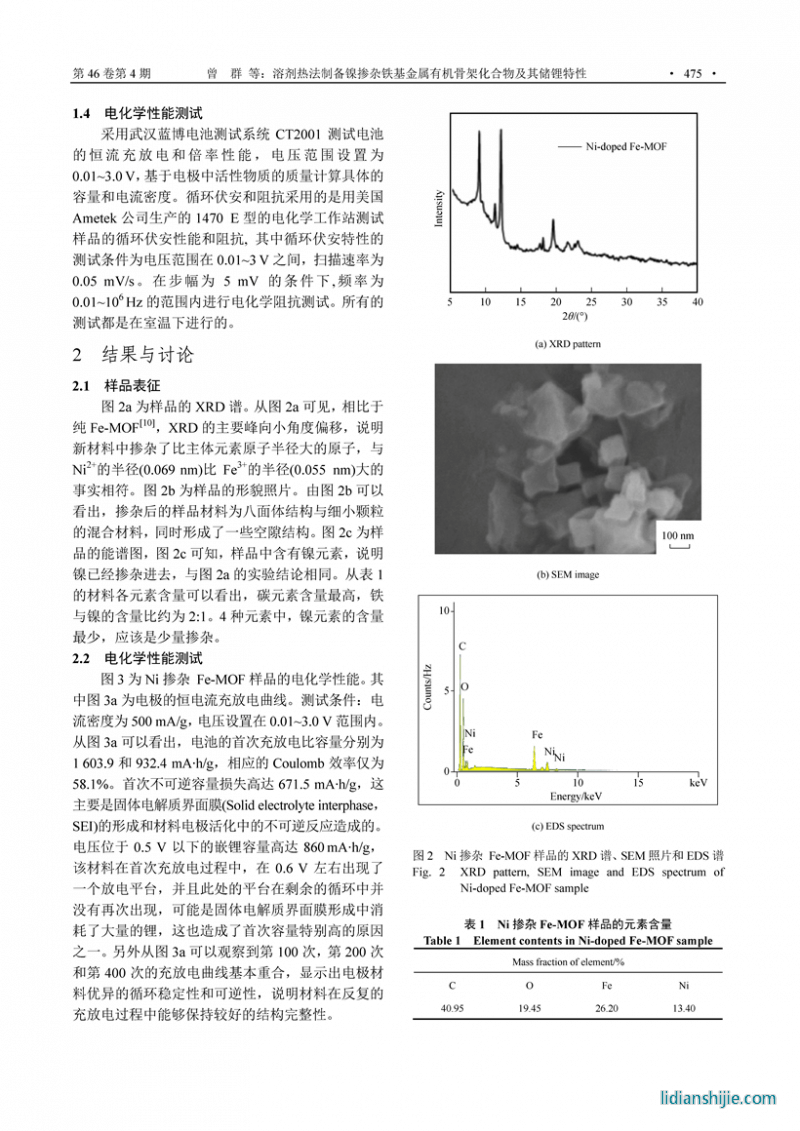

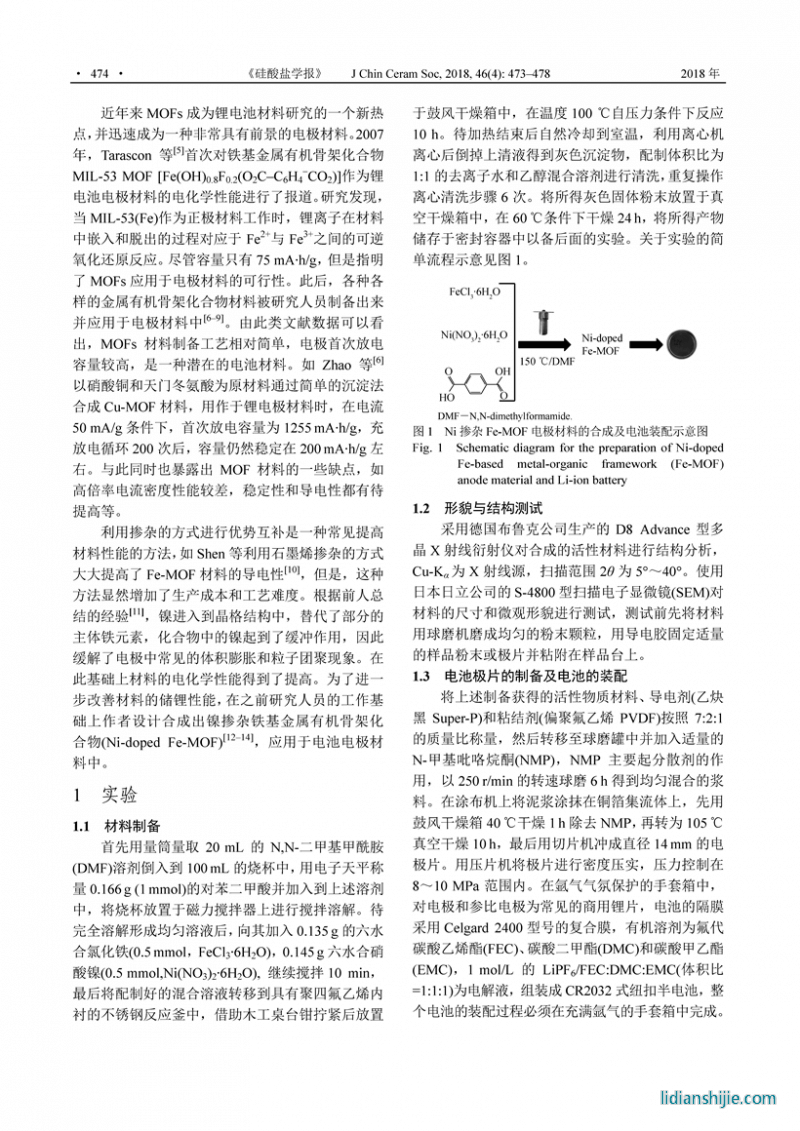

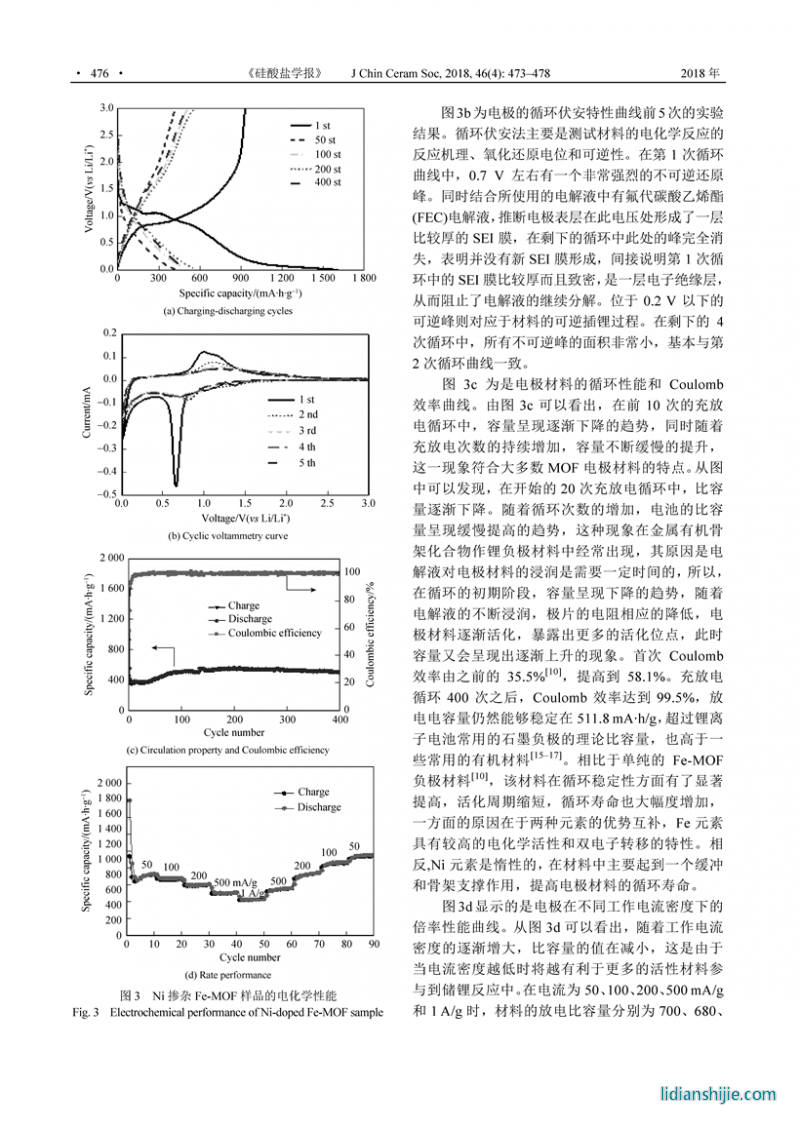

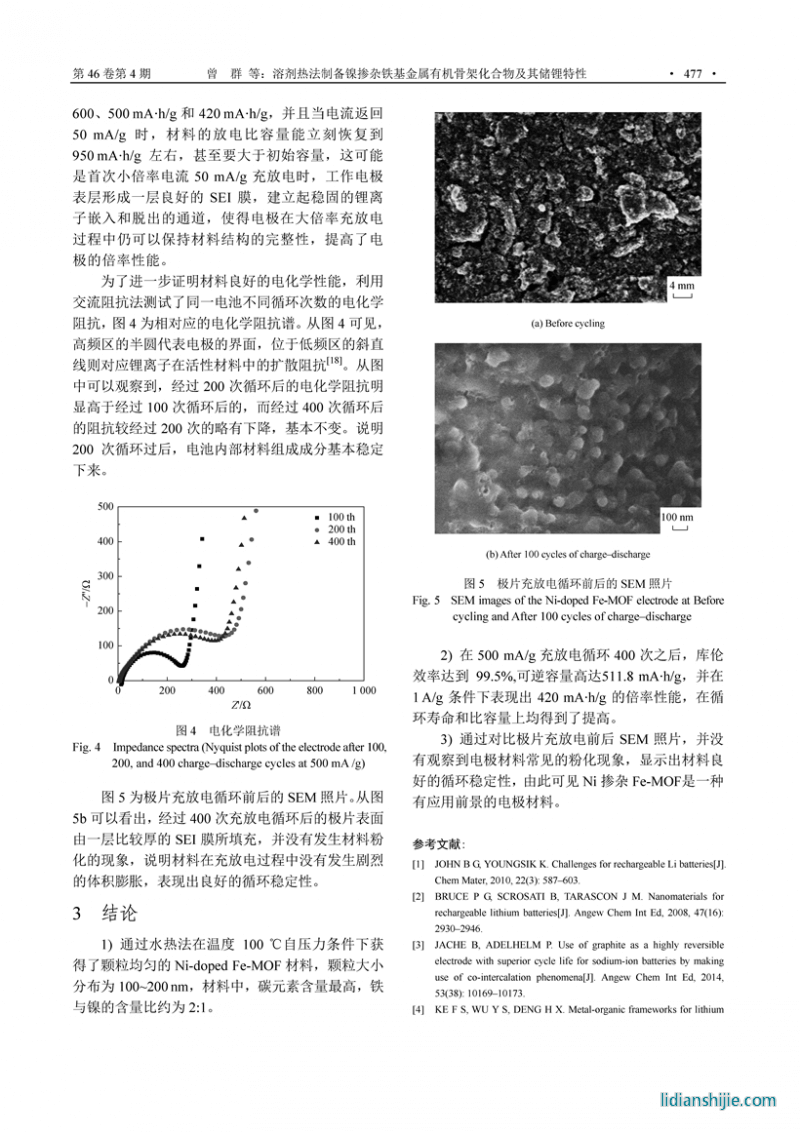

核心提示：采用溶劑熱合成法制備出鎳摻雜的鐵基金屬有機(jī)骨架化合物(Fe-MOF)，通過(guò)X 射線衍射，掃描電子顯微鏡等對(duì)材料的形貌與結(jié)構(gòu)進(jìn)行了測(cè)試與表征，并測(cè)試了其作為鋰電池負(fù)極材料的電化學(xué)性能。結(jié)果表明：材料為塊狀結(jié)構(gòu)，顆粒大小分布為100~200 nm。在電流密度為500 mA/g 的條件下，經(jīng)過(guò)400 次充放電工作循環(huán)后，容量穩(wěn)定在511.8 mA·h/g，相應(yīng)的Coulomb 效率為99.5%，顯示出材料較高的比容量和優(yōu)異的循環(huán)穩(wěn)定性，是一種潛在的鋰電池負(fù)極材料。

Solvothermal Synthesis and Electrochemical Properties of Ni-doped Fe-based metal-Organic framework Compound for Lithium Storage

采用溶劑熱合成法制備出鎳摻雜的鐵基金屬有機(jī)骨架化合物(Fe-MOF),通過(guò)X射線衍射,掃描電子顯微鏡等對(duì)材料的形貌與結(jié)構(gòu)進(jìn)行了測(cè)試與表征,并測(cè)試了其作為鋰電池負(fù)極材料的電化學(xué)性能.結(jié)果表明:材料為塊狀結(jié)構(gòu),顆粒大小分布為100～200 nm.在電流密度為500 mA/g的條件下,經(jīng)過(guò)400次充放電工作循環(huán)后,容量穩(wěn)定在511.8 mA·h/g,相應(yīng)的Coulomb效率為99.5％,顯示出材料較高的比容量和優(yōu)異的循環(huán)穩(wěn)定性,是一種潛在的鋰電池負(fù)極材料.

作者：曾群高國(guó)梁王德宇沈彩 ZENG Qun GAO Guoliang WANG Deyu SHEN Cai

者單位：曾群,ZENG Qun(華南師范大學(xué)信息光電子科技學(xué)院,廣東省微納光子功能材料與器件重點(diǎn)實(shí)驗(yàn)室,廣州 510006)

高國(guó)梁,GAO Guoliang(華南師范大學(xué)信息光電子科技學(xué)院,廣東省微納光子功能材料與器件重點(diǎn)實(shí)驗(yàn)室,廣州 510006;中國(guó)科學(xué)院寧波材料技術(shù)與工程研究所,浙江寧波 315201)

王德宇,沈彩,WANG Deyu,SHEN Cai(中國(guó)科學(xué)院寧波材料技術(shù)與工程研究所,浙江寧波,315201)

刊名：硅酸鹽學(xué)報(bào) ISTIC EI PKU

英文刊名：Journal of the Chinese Ceramic Society

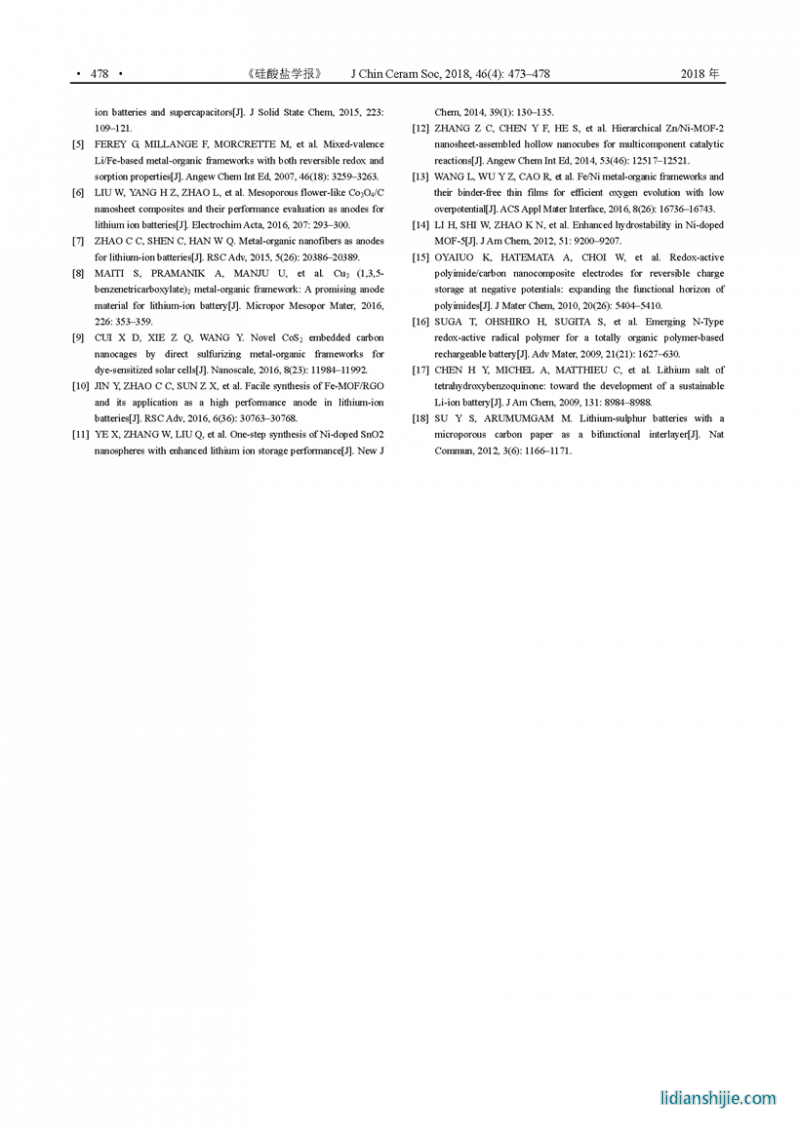

年，卷(期)：2018 46(4)
