產品名稱：包膜機

產品型號：SRBM-0018

產品信息：SRBM-0018

名稱： 鋁殼鋼殼自動貼膜機（自動包膜機）
設備適用于：方形電池貼膜（動力鋼殼鋁殼電池包膜，手機鋁殼電池包膜等）。

一：設備簡介
1.2設備動作流程

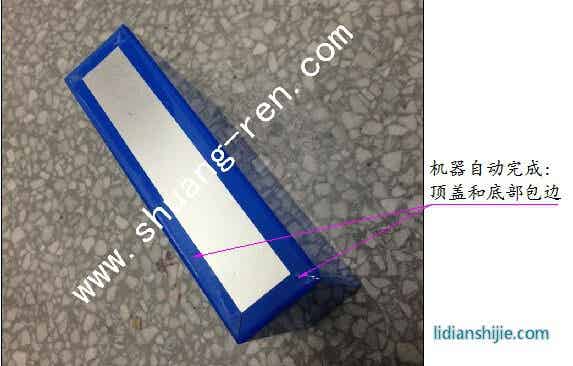

手動放入電池到滑動滾筒上放，雙手按啟動按鈕==>推力夾具推動電池==>電池阻力夾具定位電池==>卷料放卷，背膠滾筒背膠==>下滾筒滾膠并復位==>備膠滾筒移動背膠 ==>切刀切膠==>備膠滾筒復位==>上滾筒下移滾膠并復位==>接駁滾筒傳送電池出料==>定位后包邊機構包裹上下邊==>接駁傳送電池出料。
1.3工藝性能：

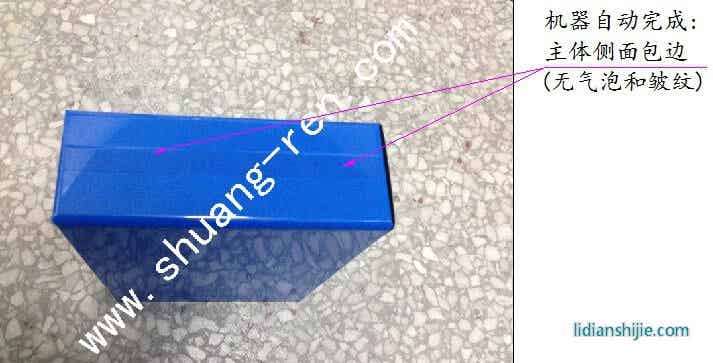

來料為帶粘性卷料，張力滾筒和過渡滾筒保證膜帶輸送精度：左右偏移+/-0.2mm；電池推力夾具和阻力定位夾具以及滑動滾筒保證電池進入備膠區域受力均勻，可防止包膜過程中氣泡和皺紋產生；上下滾筒滾膠在電池側面包膜收尾；
1.4 設備外形尺寸：長*寬*高=1200*1000*1750mm（不含接駁后工作臺）
1.5設備主要部件構成

二：機械部分：
1.機架機構
2.放卷機構
3.電池輸送機構
4.備膠機構
5.貼膠機構和包邊機構
6.輸送機構

三： 電氣及標準件：
PLC：Mitsubishi/Omron/LG
電氣控制器件： Airtac/SMC
顯示器： Mitsubishi
真空表： SMC
氣缸： Airtac/SMC
氣動元件： Airtac/SMC
導軌： ABBA

四：設備能適應的來料和產品規格
高度（60-380）×長度(40-300）×寬度（5-100）mm，
卷料寬度：50mm~280mm(帶粘性）PET

五：設備技術參數
1.配置電源： 220V/50HZ 功率：0.3kw
2.壓縮空氣： ≥0.6mpa 10L/min(用戶自備)
3.設備重量： 約650Kg
4.貼膜上下偏差精度：≤0.3mm
5.設備產能：≥160ea/H
6.良品率：  ≥99.6%
