|
|||||||||||||||||||||||||||
該項目采用無水氯化鋰裝置中的精制氯化鋰溶液與碳酸鈉反應生成碳酸鋰沉淀，經洗滌后加入二氧化碳轉變為碳酸氫鋰再除雜，經精制后的碳酸氫鋰溶液加熱脫二氧化碳后生成碳酸鋰經離心過濾洗滌后烘干得電池級碳酸鋰。該法具有工藝簡單，成品率高、生產成本低，不需要使用高溫能源等優點。該產品電池級碳酸鋰主要用于制備鈷酸鋰。
分類：

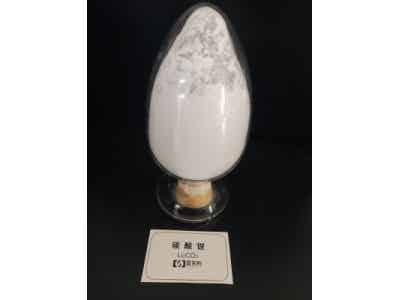

碳酸鋰
| 牌 號 | Li2CO3-D1 | Li2CO3-D2 | Li2CO3-D3 | |
| 主含量，不小于 | Li2CO3含量 | 99.5 | 99.5 | 99.5 |
| 雜質含量，不大于 | Na | 0.005 | 0.020 | 0.025 |
| Mg | 0.001 | 0.005 | 0.008 | |
| Ca | 0.002 | 0.005 | 0.008 | |
| K | 0.001 | 0.005 | 0.010 | |
| Fe | 0.0005 | 0.0010 | 0.0020 | |
| Zn | 0.0001 | 0.0003 | 0.0005 | |
| Cu | 0.0001 | 0.0003 | 0.0005 | |
| Pb | 0.0001 | 0.0003 | 0.0005 | |
| Si | 0.002 | 0.003 | 0.005 | |
| Al | 0.0005 | 0.0010 | 0.0020 | |
| Mn | 0.0001 | 0.0003 | 0.0005 | |
| Ni | 0.0001 | 0.0003 | 0.0005 | |
| B | 0.001 | 0.003 | 0.005 | |
| SO?2ˉ | 0.04 | 0.07 | 0.08 | |
| CI- | 0.002 | 0.003 | 0.005 | |
關鍵詞：新能源、新材料、新醫藥
