隨著可再生能源的不斷推廣與應用發展，液流電池因其安全性高、功率與容量解耦、循環次數多和電解液可循環利用等特點，成為最適合大容量長時儲能的電化學儲能技術之一。在液流電池的制造過程中，焊接技術是連接電池組件、確保電池密封性和結構完整性的關鍵工藝。激光焊接作為一種先進的連接技術，因其高精度和高速度的特點，在液流電池制造中顯示出巨大的應用潛力。

01 液流電池的結構和工作原理

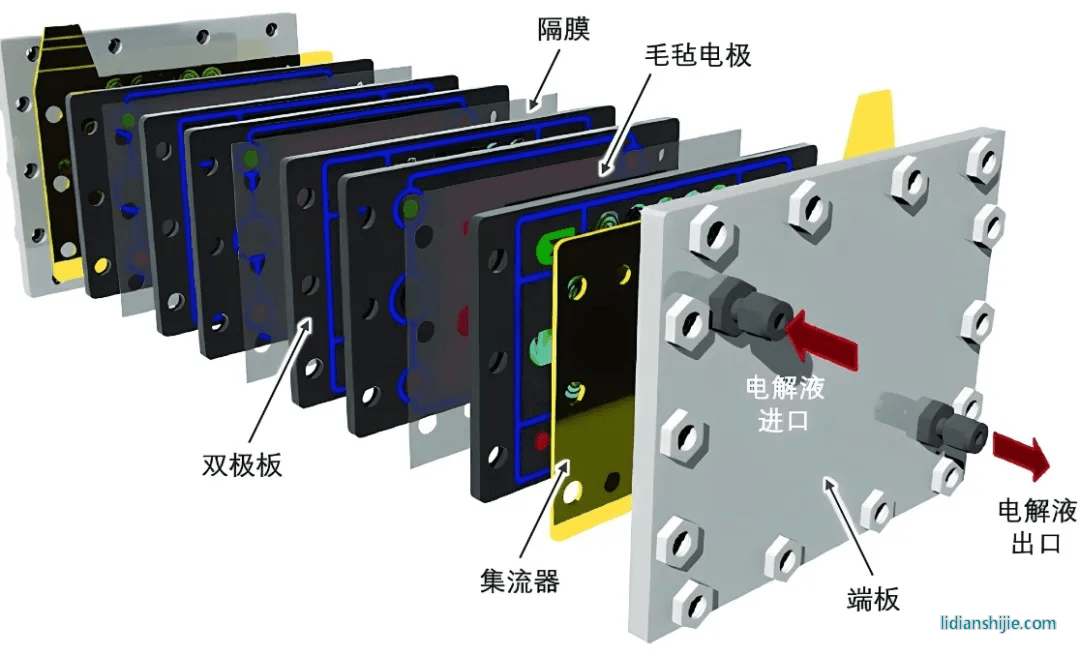

液流電池電堆結構拆分

液流電池主要由電堆、電解液、儲液體系、電池管理體系、充放電體系、儲能監控體系等部分組成，液流電池電堆的結構與燃料電池電堆比較相似。

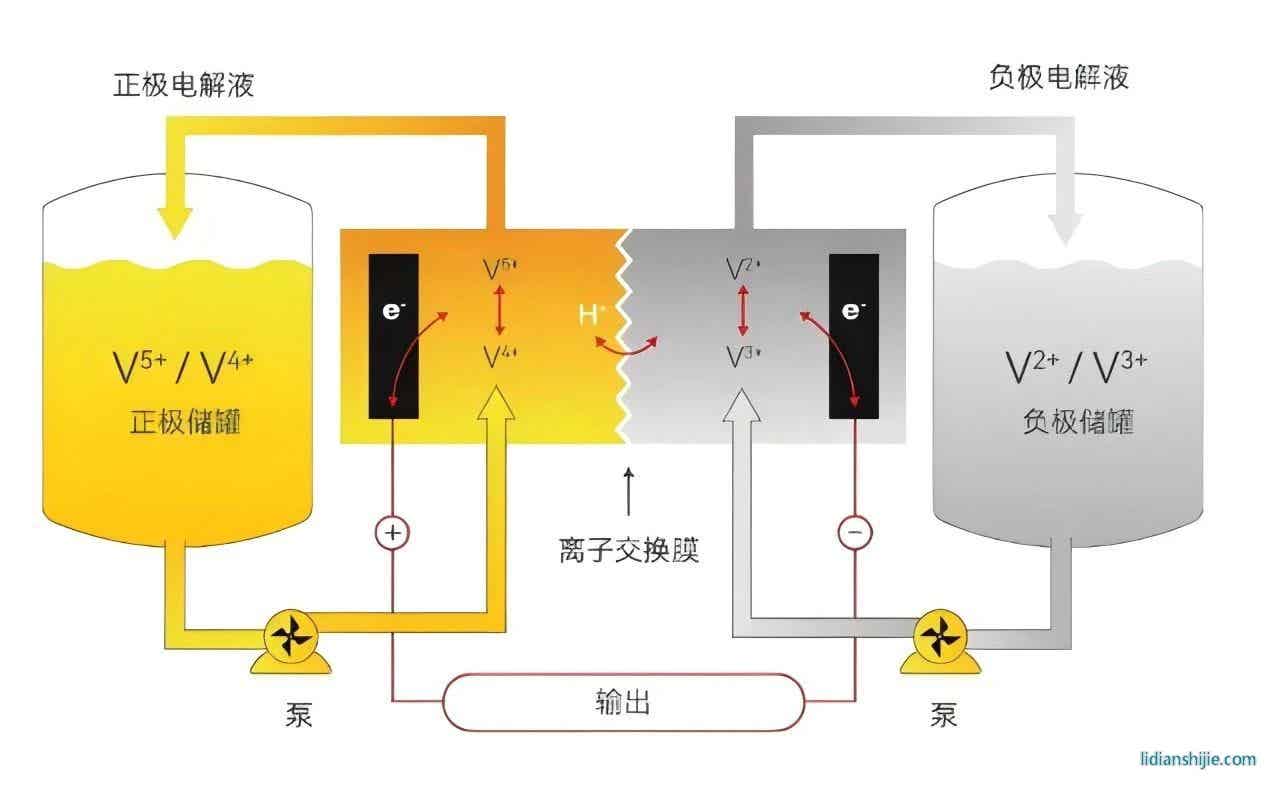

液流電池通過將正極和負極材料分別溶解在液體電解質中，并使用兩個液體電解質用于離子傳輸，實現能量的存儲和釋放。

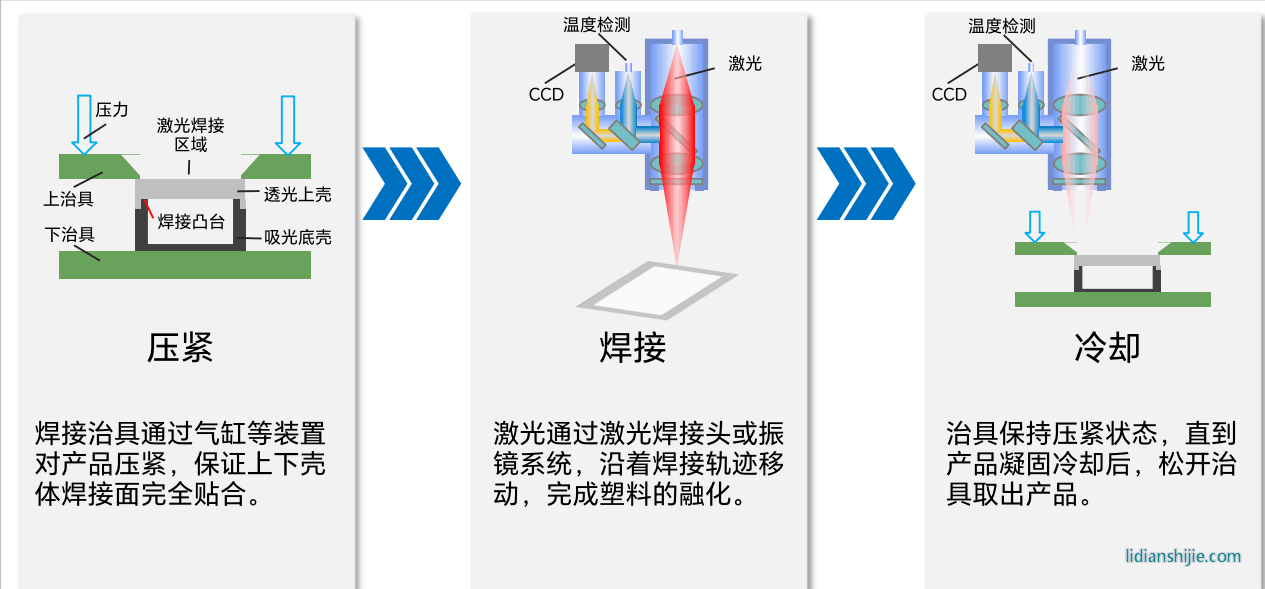

02 激光塑料焊接技術

激光焊接是利用高功率密度的激光束作為熱源，將材料加熱至熔化狀態并迅速凝固形成焊縫的一種焊接方法。與傳統焊接技術相比，激光焊接具有以下特點：

• 高能量密度

可以實現極小的熱影響區，減少材料變形

• 高焊接速度

適用于高速生產環境

• 非接觸式

避免了工件磨損和污染問題

03 液流電池生產工藝 及激光焊接技術的應用

在關鍵材料制備完成的條件下，液流電池生產過程包含以下方面，部分工藝流程中涉及到激光焊接技術的應用：

• 電堆集成

通過激光焊接將雙極板、隔膜、蓋板各自通過激光焊接熔敷一體化實現密封效果，成為雙極板密封件、隔膜密封件、蓋板密封件。

• 電堆組裝

通過堆疊、緊固封裝，密封組裝好電堆，再進行氣密性測試和充放電性能測試，其中不合格的產品就回到預處理工序重新進行密封。

• 電解液充裝

通過全自動注液系統完成，先對電池堆抽真空形成負壓，再通過注液孔向電池堆內自動注液。

04 激光焊接技術優勢特點

激光焊接技術在液流電池制造中的優勢主要體現在以下幾個方面：

• 焊接質量

激光焊接可以實現較高的密封強度，產生的焊縫美觀、均勻無缺陷，能夠有效防止液體泄漏，提高了電池的可靠性。

• 生產效率

激光焊接易于實現自動化控制和大規模生產，焊接速度快，自動化程度高，可以顯著提高生產效率和質量穩定性。

• 高精度性

激光焊接能夠?qū)崿F(xiàn)高精度的焊接，對復雜形狀和小尺寸部件的密封具有較好的適應性。

• 環境友好

激光焊接過程中能耗低，不產生有害氣體，符合綠色制造的要求。

05

UW液流電池行業

激光焊接及檢測設備

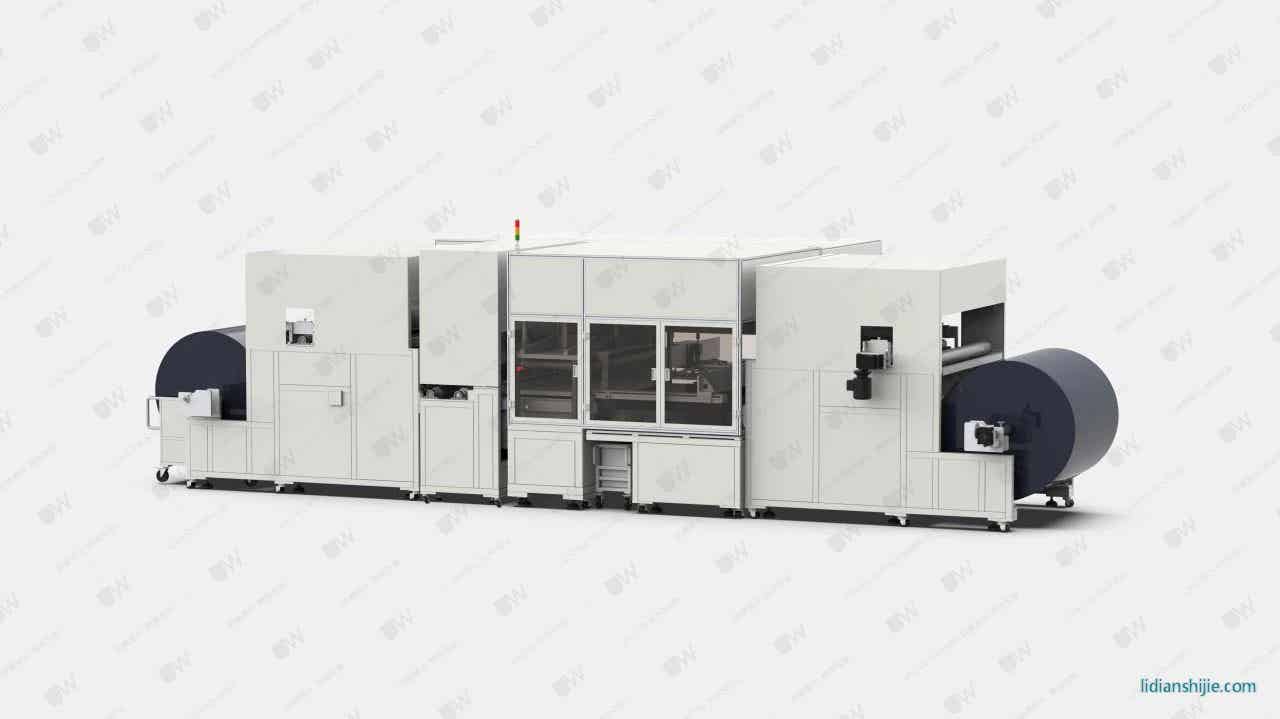

碳?xì)植们袡z測設備:

▍設備介紹

本設備專為液流電池系統中碳?xì)植牧系木芗庸ず唾|(zhì)量檢測而設計，可實現從原料篩選到成品檢測的全流程自動化處理。該設備采用先進的裁切技術，能夠確保碳?xì)植牧系某叽缇群颓懈钸吘壍钠秸?，滿足液流電池制造過程中對材料質量的嚴格要求。

▍優勢特點

①整卷檢測

設備能夠?qū)μ細謥?lái)料進行整卷無損檢測，確保材料在進入裁切流程前的質量。

②張力控制

內置的張力控制系統確保裁切過程中碳?xì)植粫?huì)受到壓縮或損壞，保持材料的完整性和性能。

③裁切分片

高精度裁切系統，可實現碳?xì)值木_分片，滿足不同規格需求。

④厚度/重量/外形尺寸檢測

在裁切前對每片物料進行厚度測量，同時對裁切尺寸、重量進行檢測，確保材料密度規格的準確性。

⑤電路保護系統

設備配備有先進的電路保護系統，確保在各種工況下設備的穩定運行和操作安全。

⑥清潔處理

裁切后的碳?xì)謱⒔?jīng)過專業的清潔處理，去除任何可能影響電池性能的雜質。

雙工位板框焊接機

▍設備介紹

液流電池雙工位模框焊接機是一款高效、自動化的設備，專為液流電池板框與隔膜或雙極板的焊接和組裝設計。該設備通過雙工作臺的設計，實現了一邊焊接一邊組裝的同步操作，極大提高了生產效率。

▍優勢特點

①高效生產

設備采用雙工作臺的方式，一邊焊接一邊組裝，顯著提高了生產效率。

②精準定位

采用先進的CCD拍照技術，實現對塑料底板和模自動彈夾來料的精準定位，確保焊接的準確性和一致性。

③均勻焊接

采用滾輪激光焊接技術，確保焊接過程中壓力均勻，避免了傳統焊接方式中可能出現的壓力不均現象。

④自動化搬運

采用直線電機搬運系統，減少了人工操作，提高了生產過程的自動化程度。

⑤自主研發系統

設備搭載聯贏自主研發的激光器和焊接系統，保證了設備運行的穩定性。

激光焊接技術在液流電池制造中的應用，不僅提高了電池的性能和生產效率，而且符合綠色制造和可持續發展的要求。隨著技術的不斷進步和創新，激光焊接技術有望在未來的液流電池制造中發揮更大的作用。
