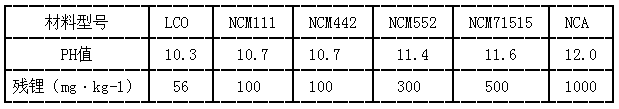

由于煅燒溫度偏低等原因，三元材料的表面殘留堿性物質相對于鈷酸鋰來說偏高，這些殘留堿性物質基本上都是鋰的化合物，如Li2O、LiOH．H2O、Li2CO3等。且不同組分的三元材料表面殘余鋰量不同，10含量越高的三元材料，表面殘余鋰越高。材料的pH值也從一定程度上反映了這個現象。表1所示為不同正極材料的典型pH值和表面殘余鋰量。

不同正極材料PH值和表面殘余鋰（典型值）

堿性物質在空氣中容易吸潮，導致材料表面和水反應，或使材料在調漿時黏度變大，或_者將多余的水分帶入電池中，造成電池性能下降。對于水和正極材料表面的反應，請查看8.13.1節。堿性物質及其吸附的水分造成調漿時黏度變大的原因是：黏結劑PVDF團聚，使正極漿料黏度變大難以過篩，情況嚴重時漿料甚至變成果凍狀，成為廢料。

水分對于電池的影響是：過量的水被帶到電池中后，消耗鋰鹽量增加，副反應增加，使電池內阻變大、自放電高、衰減快，而且還會伴隨大量氣體產生；電池內氣體的產生會使軟包電池發生氣脹、鋁殼電池鼓殼、圓柱電池高度超標，嚴重時防爆閥開裂，導玫電池失效等。過量的水還會和電解液反應生成強酸氫氟酸，腐蝕電池內部的金屬零件，造成電池漏液。當負極有鋰析出時，析出的鋰遇到水會發生劇烈反應，產生熱量，引發更為嚴重的安全問題。
